ELS27 v5.2 - диагностический прибор нашей разработки.
Что нового
Адаптеры выпускаются в двух исполнениях:

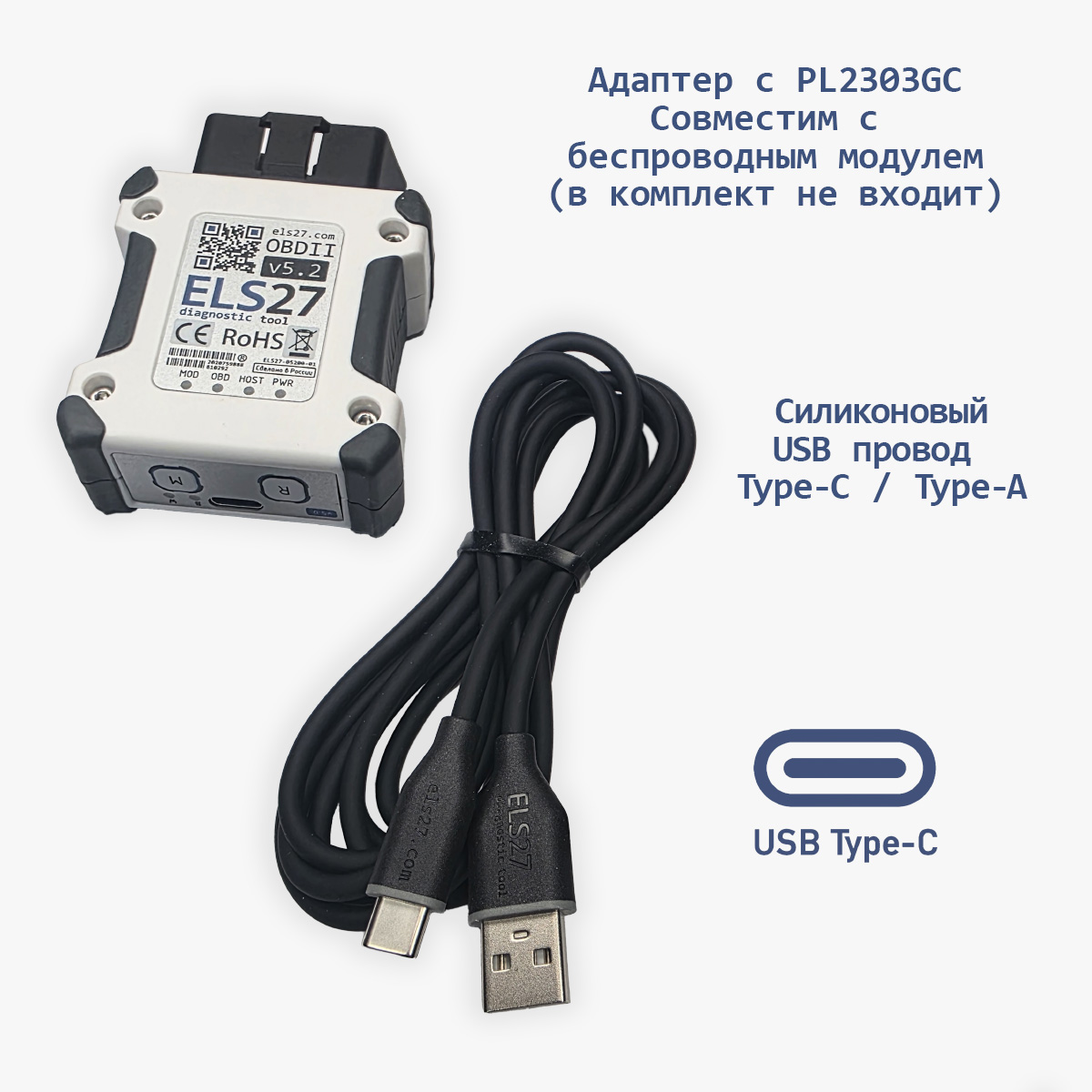

ELS27 v5.2 Базовый (арт. ELS27-05200-01). Собран с использованием Prolific PL2303GC и без микросхемы L9637D, которая отвечает за режим KKL. Также в комплекте более дешёвый провод USB (Type-A to Type-C), при этом он тоже силиконовый и тоже 2 метра и тоже отличного качества.
ELS27 v5.2 Полный (арт. ELS27-052WL-01). Собран на FTDI FT232RL, с микросхемой L9637D, с модулем Wi-Fi. В комплекте провод USB Type-C to Type-C плюс переходник на Type-A (также как в v5.0).
Изменения относительно версии 5.0 следующие:
- Светодиод "B" теперь синего (Blue) цвета, а не оранжевого как в адаптерах v5.0, где светодиоды запитаны от 3,3В, что недостаточно для синих LED с падением напряжения 3,2В-3,8В.
- CAN шина на контактах OBD 6/14 (шина блока управления двигателем) подключена напрямую к трансиверу. Изменение не призвано что-то улучшить (хотя и добавляет немного стабильности), но тем самым мы приводим схемотехнику к "правильной" реализации, когда главная шина всегда на своём месте.
- Подсветка (фонарик) отключается при появлении питания OBD.
- Поддержка CAN на следующих OBD контактах (HI/LO):
3-11 (по умолчанию)
1-8
12-13
13-12
1-9
3-8
ВНИМАНИЕ! Переключение шин на данные контакты должна быть реализована в софте.
В адаптере нет терминирующих резисторов (терминаторов шины). Для работы с блоками "на столе" необходимо предусмотреть их.
- Совместимость с модулями Wi-Fi такая же, как и v5.0, но также добавилась возможность обновлять Wi-Fi 16Мб по проводу (адаптер v5.0 по проводу прошивает только 4Мб из-за различий в процессоре самого модуля).
--------------
Адаптер ELS27 v5.2 поддерживает следующие автомобильные протоколы:
Стандартные OBDII
- ISO 15765-4 (CAN)
- ISO 14230-4 (Keyword Protocol 2000 - KWP2000)
- ISO 9141-2 (Asian, European, Chrysler)
- SAE J1850 VPW (автомобили General Motors)
- SAE J1850 PWM (автомобили Ford)
Нестандартные OBDII
- ISO 15765
- ISO 11898 (raw CAN)
- GMLAN Single Wire CAN (GMW3089)
- Ford Medium Speed CAN (MS CAN)
Более подробная информация о совместимости по ссылке.
Отличия версий
| ELS27 v5.2 Базовый | ELS27 v5.2 Полный | |
| KKL модуль | - | + |
| Беспроводной модуль | - | + |
| Более дешёвый провод USB Type-A - Type-C | + | - |
| Более дорогой провод Type-C + переходник | - | + |
| Упаковка | OEM (пакет) | OEM (пакет) |
| Артикул | ELS27-05200-01 | ELS27-052WL-01 |
| Дата выпуска | 16.03.2026 | 16.03.2026 |
Правила эксплуатации
Запрещено:- Подключать адаптер к бортовым сетям 24В;
- Во время работы с адаптером использовать зарядные устройства типа "от прикуривателя", которые не имеют гальванической связи между массой автомобиля и минусовым контактом штекера питания компьютера;
- Подключать зарядное устройства АКБ автомобиля во время работы с адаптером ELS27
- Оставлять адаптер в колодке автомобиля на длительный срок без присмотра.
Комплектация
- Адаптер ELS27 v5.2 - 1шт.
- Провод USB Type-A to Type-C, 2,0м (силиконовый) - 1шт.
| Характеристики | |
| Бренд | ELS27 |
| Страна производства | Россия |
| Гарантия | 1 год |
| Допустимое напряжение, вольт | Вход DLC -- 18 вольт. Вход USB -- 6.5 вольт |
| Габариты, мм | 76.6 x 46.5 x 24.0 |
| Вес, г | 101 |
